【取付け方法】
取り付けは安全確保のため必ずエンジンを停止させ、サイドブレーキをかけてから作業を行ってください。
|
 |
|

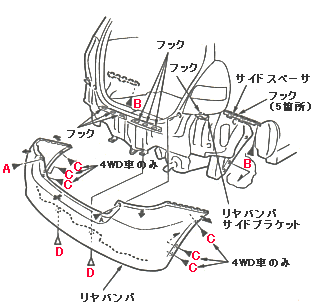

1.リヤバンパーの脱着方法
注意 手袋を装着して作業する事
アドバイス
・ボディー及び取り外す部品に傷をつけないように
作業する事。
・作業は他の人に保持してもらいながら行なう事。
取り外しは取り付けの逆の手順で行なう。
知識
・ボディー及びテールライトに対して段差や浮き
などのないように取り付ける事。
・クリップの損傷を点検し、必要なら交換する事。 |
 |
|
|
|
|
|
|
 |
|
2.テールライトの脱着方法
1.リヤバンパーを取り外します。
2.テールゲートを開け、メンテナンスリッドを外す。
3.テールライト（A)より各カプラー（B）の接続を外す。
4.ナット5個を外し、テールライトを取り外す。
●ブレーキ/テールライト（21W/5W） 車両配線色
・白/黒-ブレーキ （+）
・赤/黒-スモール （+）
・黒----
アース （-）
●ターンシグナルライト（21W）
●バックアップライト（21W） |
|
 |
|
3.テールランプの穴あけ
テールランプ裏面の窪みの位置に、14mmのホルソーで穴あけを行ないます。
削りカスがテールランプ内部に入らないように注意して行ないます。
4.シャインテールキットの接続
穴あけ加工したテールランプにシャインテールキットの球をはめ込みます。
シャインテールキットの配線にコルゲートチューブをかぶせてから、
車両配線をワンタッチカプラーにて取付けをして下さい。
接続配線色
車両配線 スモールプラス線 （赤/黒）とシャインテールキット （緑）を接続。
車両配線 アースマイナス線 （黒）とシャインテールキット （白/黒）を接続。
注）上記接続は、ワンタッチカプラーにより簡単に行なえます。 |
|
|
|
5.点灯の確認
テールランプを取り付ける前に点灯確認を行います。
正常に点灯する事が確認出来れば、取り外した手順と逆手順で
テールランプを装着して完成です。 |
