【取付け方法】
取り付けは安全確保のため必ずエンジンを停止させ、サイドブレーキをかけてから作業を行ってください。
|
 |
|
@リヤガラス面に取り付け位置を決め、
一度でしっかり貼り付けます。（左記参照）
尚、本体を取り付ける前に、取り付けガラス面の
ゴミ、油、汚れ等を中性洗剤等でよく拭き取って下さい。
保護紙（左右の保護紙を剥がして下さい。）
A本体からの配線を、フィットのウオッシャー
ホースにタイラップで矢印の2箇所を固定します。 |
|
 |
|
B次にテールゲートのふちゴムを外し、ボディー
に沿って本体の配線を右側テールランプまで
はわします。
その後ふちゴムを配線が見えなくになるように
かぶせます。 |
|
 |
|

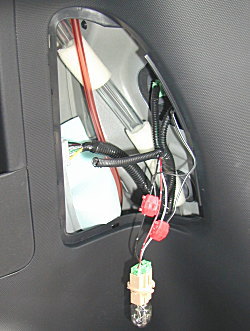

C右側テールランプの車両配線にワンタッチ
カプラーにて接続します。
LC100ストップランプ FIT車両配線
黒/白 プラス ＝ 白/黒線（ブレーキプラス）
黒 アース ＝ 黒線（アース線）
ワンタッチカプラーをタイラップで固定して
点灯確認をしてください。
D完成 点灯イメージ
【備考】
本体の角度調整は取り付け後も行うことが
できます。（取付け部、横のねじによる調整） |
|
|
 |
 |
|
