☆フィット専用 Answer Back 取付け説明☆ |
|
|
|
|
|
【取付け方法】
取り付けは安全確保のため必ずエンジンを停止させ、サイドブレーキをかけてから作業を行ってください。
@運転席の右下にあるヒューズBOXのカバーを外します。（下記参照）
＊ご注意＊
ヒューズBOXカバーとその廻りのリムカバーを外して下さい。

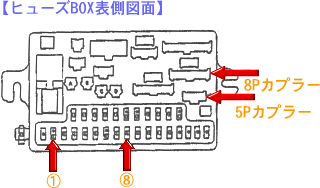

AヒューズBOX表側の5Pカプラーと8Pカプラー（4Pカプラーと一体装着）を外します。
カプラー形状はAnswerBackの製品と同一のもの・カプラー位置は下記を参照してください。
B8Pカプラー（4Pカプラーと一体装着）を分離して、4Pカプラーを元の位置に装着してください。
＊カプラーを外す時には、抜け防止爪をしっかり押し込み、まっすぐ引き抜いてください。
＊カプラーを無理に引っ張りますと。断線・接触不良を引き起こす恐れがあります。
C上記をご確認後、取り外した5Pカプラーと8PカプラーをAnswerBack本体の取り付けカプラー
に装着します。次にAnswerBackから出ているカプラーをヒューズBOXの取り付けカプラーに
装着します。
DAnswerBack本体の赤線を@のヒューズ（常時電源）・オレンジ線をGのヒューズ（ACC)と
入れ替えます。
E配線・カプラーをご確認ください。
＊誤った配線による設置はショート事故による火災の原因となりますので、十分ご注意ください。
F上記をご確認後、AnswerBackの動作テストを行ってください。
＊テストの際は、本体を設置する前に行ってください。
G動作確認ができましたら、ボックス本体を両面テープで固定してください。
H取り外した部品、カバー等を元に戻して取り付け作業は終了です。
|
|
| 【ヒューズBOXカバーの外し方】 |
 |
 |
| 上記、右の写真では5及び8Pカプラー位置は写真右隅コード裏面に隠れています。 |
  |
|
|
|
|
|
