【取付け方法】
取り付けは安全確保のため必ずエンジンを停止させ、バッテリーのマイナス端子を外してから作業を行ってください。
|
 |
|
1.フロントターンシグナルランプの取り外し
フロントターンシグナルランプ上部の爪を押しながら
車両前方に引いて取り外します。
次に、フロントターンシグナルランプのコネクタ-を外します。
●取り付け
取り付けは、取り外しの逆の手順で行なう。
|
|
 |
|
2.フロントグリルの取り外し
グリル上端取り付けクリップを外す。
グリル下面のクリップを外し、上方に引き上げて取り外す。
●取り付け
取り付けは、取り外しの逆の手順で行なう。
|
|
 |
|
3.ヘッドライトの取り外し
ヘッドランプ及びクリアランスランプのコネクタ-を外す。
ヘッドランプの取り付けボルト（3本）を外す。
ヘッドランプ全体を車両前方へ引き、車両とのクリップ勘合を外す。
バンパー上面を車両前方へ避けながら、ヘッドランプを車両から
取り外す。
〈注意〉
ヘッドランプを取り外す際は、バンバー保護の為ヘッドランプと
バンパーの隙間にウエス等を敷いて作業を行なってください。
●取り付け
取り付けは、取り外しの逆の手順で行なう。
上記、手順でヘッドライトが外れにくい場合は、
下記を参考にバンパーを脱着した上でヘッドライトを
外して下さい。 |
|
☆参考☆
バンパーフェーシアは樹脂製なので強い力を加えないこと。またオイルが付着しない様にご注意下さい。
1.フロントバンパープロテクターを取り外す。（ターボ車以外）
2.ラジコアサポートロアの取付ナットを外す。（ターボ車以外）
3.左右フロントフェンダープロテクターの取付スクリュー及びクリップを外す。
4.左右フロントフェンダーよりフロントバンパーフェーシア取付スクリューを外す。
5.フトントバンパー上面のクリップ及び下面のボルトを外す。（ターボ車）
6.バンパーフェーシアの爪A（左右各1箇所）を裏面より押し下げながら外し、次に
フェンダーの爪B（左右各1箇所）を外してバンパーフェーシアASSYを取り外す。
7.バンパーレインフォースASSY取付ナットを外す。
8.バンパーアッパーリテーナーASSY取付ナットを外す。
9.バンパーステーASSY取付ボルトを外す。
※取り付けは取り外しと逆の手順で行なう。

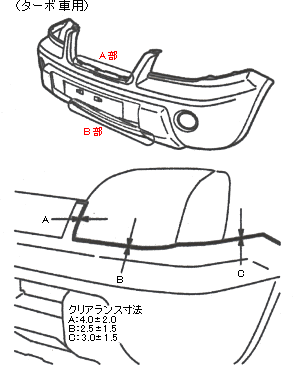

取付後はクリアランス調整を行なってください。
 |
 |
 |
 |

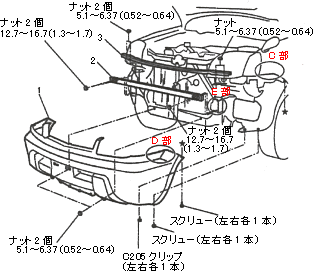

ナット及びボルト表示 N・m（kg・m）
1.フロントバンパーフェーシア2.バンパーレインフォース
3.バンパーアッパーリテーナー4.フロントバンパープロテクター
5.バンパーステー |
 |
 |
 |
|
|
|
|
4.ヘッドライトの穴あけ
ヘッドランプ突起部分の裏面のマークした部分に直径１４mmの
穴をあけます。
この時他の部分を傷つけたり、ユニット内に削りカスが入らない
ように慎重に作業をして下さい。
穴をあけたら、バリを綺麗に取り除きます。
＊ユニット内に削りカスが入ってしまった場合は、
AIRを使用して空けた穴より吹き飛ばして下さい。
LEDキットに12VブルーLEDウェッジ球を取り付け、
穴加工部分に押し入れてください。
（電球交換は、ソケットより電球をまっすぐに引っ張って
取り外してください。）
〈注意〉
ドリル、ホルソー等の使用の際には、ゲガ等に十分注意し
慎重に作業を行なって下さい。
5.シャインブルーLEDキットの接続
シャインブルーLEDキットの配線をヘッドライトの
ポジションランプの車両配線にワンタッチカプラーにて
取り付けををして下さい。
接続配線色
車両配線 スモールプラス線（赤/青）と接続。
車両配線 アースマイナス線（黒）と接続。
〈注意〉
配線色は、どちらでもOKですが、LED球には＋と−があります
ので点灯しない場合は、LED球を逆に差し替えて下さい。
6.点灯の確認
配線や取り付け異常がないか点検及び点灯確認をした後に
付属タイラップでハーネスを固定して下さい。
正常に点灯する事が確認出来れば、取り外した手順と逆手順
でヘッドランプ等を装着して完成です。
〈注意〉
バッテリーのマイナス端子接続の事確認を行なって下さい。
|
