☆ウインカーポジションランプキット 取付け説明☆ |
|
|
|
|
|
【取付け方法】
取り付けは安全確保のため必ずエンジンを停止させ、サイドブレーキをかけランプ類をOFFにしてから作業を行ってください。
取り付けを行なう車種によっては、グリル・ウインカーランプユニット・ヘッドライト・エアインテーク・フェンダーライナー
（タイヤハウス内側カバー）等を取り外す必要があります。

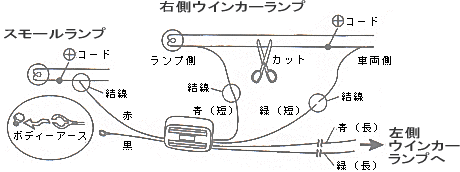

@右側ウインカーランプの＋コードを検電ドライバーやテスター等で探し切断します。
A上記で切断したコードのランプ側コードとKIT本体からの青色コード（短い方）を、車両側
コードと本体からの緑色（短い方）をそれぞれ付属のワンタッチコネクターで結線します。
B左側も同様に、ランプ側コードと本体からの青色コード（長い方）を、車両側コードと本体
からの緑色コード（長い方）をそれぞれ付属のワンタッチコネクターで結線します。
Cポジションランプまたはスモールランプの＋コードを検電ドライバーやテスター等で探します。

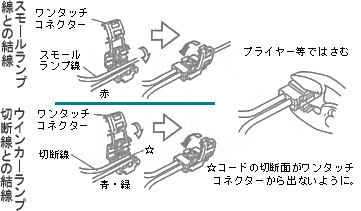

D上記で探したコードに本体からの赤色コードを付属のワンタッチコネクターで結線します。
（切断しません。）
E本体からの黒色コード先端の端子を車体アースの取れる金属部分のボルト等に共締めします。
F本体裏の両面テープ保護紙をはがし、水がかからないようなエンジンルーム内に貼りつけます。
G動作確認ができましたら、ボックス本体を両面テープで固定してください。
Hスモールランプ・ウインカー・ハザードのスイッチを入れて動作を確認して下さい。
（正常に作動しない場合は結線部分等を確認して下さい。）
|
|
【注意】
・本体を水に濡らしたり、濡れることが想定される場所には取り付けないで下さい。
・配線後、接続部の緩みや配線の可動部（ベルトなど）への接触や噛み込みがないことを
確認して下さい。
・異臭・発熱・変形等の異常がおきた場合は、製品の使用を直ちに中止して下さい。
・誤った取り付け・分解・改造等で使用された製品による損害の責任は一切負いかねます。
・後部ウインカーには取り付けないで下さい。
|
|
|
|
|
|
