【取付け方法】
取り付けは安全確保のため必ずエンジンを停止させ、サイドブレーキをかけてから作業を行ってください。
また、付属の取扱説明書を十分理解した上で作業を行なって下さい。
|
 |
|
1.オーディオユニット取り外し1
センタロアカバーを取り外します。
開口部よりボルトAを取り外します。
アドバイス
インストルメントパネル及び取り外す部品に傷をつけないように作業を
行なうこと。
チリ・埃の多い場所で作業をしないこと。
汚れた手で作業をしないこと。
分解時は静電気を除去してから作業をすること。 |
|
 |
|
2.オーディオユニット取り外し2
アシスタントアッパトレイリッドを開きます。
センタパネルA左横の切り欠き部Bに傷付き防止用の保護テープを
まいたマイナスドライバを差し込み、マイナスドライバのシャフトを
上に引き上げてセンタパネルを少し浮かせます。
アドバイス
センタパネルを無理にこじらないこと |
|
 |
|

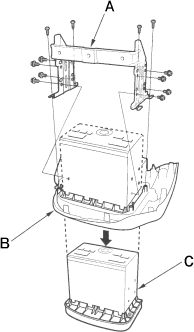

3.オーディオユニット取り外し3
ボルト8本とスクリュ4本を取り外します。
ブラケットAを取り外してセンタパネルBからAVNユニットCを
取り外します。
|
|
 |
|
4.ノーマルHDDナビ裏面 |
|
 |
|
5.TVセレクトキットを装着したHDDナビ裏面
カプラーONですので非常に簡単です。
|
|
 |
|
5.TVセレクトキット装置SWの取付け
ノーマル状態との切替えSWをSWパネル等に取り付けます。
尚、テレビON状態ではナビの操作も出来ます。
作動チェックをして取り外しの逆手順で取り付けをして完成です。 |
