【取付け方法】
取り付けは安全確保のため必ずエンジンを停止させ、サイドブレーキをかけてから作業を行ってください。
|
 |
|
1.テールランプの取り外し1
バックドアを空けて小物入れのフタを取り外してください。
テールランプを取付している10m/mナットを2箇所を外して
テールランプを取り外してください。
2.テールランプの取り外し2
テールランプに取り付けされているランプのコネクター及び電球を
取り外します。
（ディープソケットとミニラチェットがあれば便利です。）
|
|
 |
|

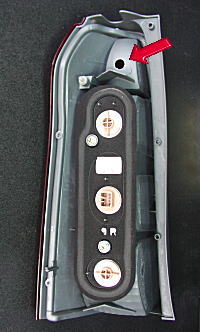

3.テールランプの穴あけ
テールランプ裏面に、14mm〜15mmのホルソーで穴あけを行ないます。
削りカスがテールランプ内部に入らないように注意して行ないます。
穴をあけたら、バリを綺麗に取り除きます。
＊ユニット内に削りカスが入ってしまった場合は、AIRを使用して
空けた穴より吹き飛ばして下さい。
|
|
 |
|
4.シャインテールキットの接続
穴あけ加工したテールランプにシャインテールキットの球をはめ込みます。
ソケットが入りにくい場合は、マイナスドライバーでソケットの淵を押し込むと
簡単に装着出来ます。
|
|
 |
|
接続配線色
車両配線 スモールプラス線 （緑）とシャインテールキット（緑）を接続。
車両配線 アースマイナス線（白/黒）とシャインテールキット（白/黒）を接続。
注）上記接続は、ワンタッチカプラーにより簡単に行なえます。
上記のようにワンタッチカプラーにて接続をしてコードバンドで
固定して下さい。
|
|
 |
|
5.取り付け作業
テールランプを取り付ける前に点灯確認を行います。
正常に点灯する事が確認出来れば、取り外した手順と逆手順で
テールランプを装着して完成です。 |
